Syväurakuulalaakerit: kattava opas tyyppeihin, sovelluksiin ja huoltoon

Johdatus Deep Groove -kuulalaakereihin

Koneenrakennuksen ja pyörivien koneiden maailmassa harvat komponentit ovat yhtä perustavanlaatuisia ja laajalti käytettyjä kuin syväuraiset kuulalaakerit . Nämä laulamattomat liikkeen sankarit ovat olennainen osa lukemattomia laitteita yksinkertaisista kodinkoneista monimutkaisiin ilmailujärjestelmiin. Yksinkertaisuudestaan, monipuolisuudestaan ja tehokkuudestaan tunnettuja syväuraiset kuulalaakerit ovat yleisin tyyppi vierintäelementin laakeri , mekaanisten komponenttien luokka, joka on suunniteltu vähentämään kitkaa ja tukemaan kutaimia.

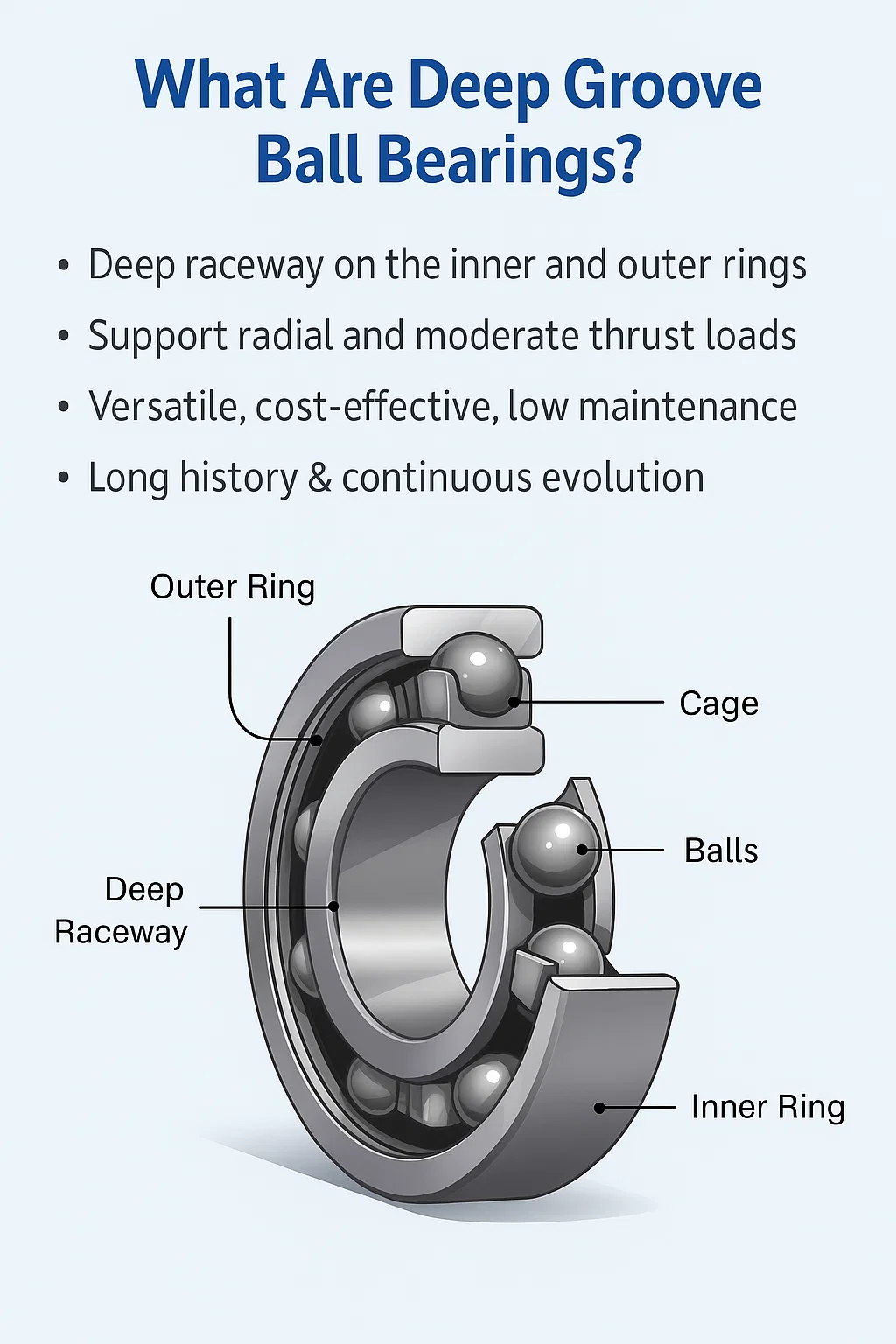

Mitä ovat Deep Groove -kuulalaakerit?

A syväurainen kuulalaakeri on eräänlainen laakeri jossa on syvä, keskeytymätön rata sekä sisä- että ulktaienkaissa. Tämän kilparadan säde on hieman suurempi kuin pallojen säde, mikä mahdollistaa laakeri hoitamaan molemmat säteittäinen kuorma (voima, joka on kohtisuorassa akseliin nähden) ja maltillinen työntövoima or aksiaalinen kuorma (akselin suuntainen voima). Ydinkomponentit sisältävät sisärenkaan, ulkorenkaan ja tarkkuussarjan kuulalaakerit ja häkki pitää pallot oikein etäisyydellä ja ohjattuina. Tämä rakenne varmistaa tasaisen ja tehokkaan pyörimisen minimoiden kitkan ja energiahäviön.

Tärkeimmät ominaisuudet ja edut

Laaja käyttö syväuraiset kuulalaakerit on osoitus niiden poikkeuksellisista ominaisuuksista ja eduista.

• Monipuolisuus: Ainutlaatuisen kilparadan suunnittelun ansiosta ne tukevat tehokkaasti molempia säteittäinen kuorma ja merkittävässä määrin työntövoima , joten ne sopivat laajalle valikoimalle laakeri applications .

• Suurinopeuksinen ominaisuus: Pienellä kitkakertoimella nämä laakeris ovat ihanteellisia nopeaan käyttöön.

• Kustannustehokkuus: Ne ovat yksi laajimmin valmistetuista laakeri types , mikä tarkoittaa korkeaa stjaardointitasoa ja alhaisempia kustannuksia verrattuna muihin erikoisaloihin laakeris .

• Vähäinen huolto: monet syväuraiset kuulalaakerit ovat saatavilla tiivistetyinä tai suojattuina versioina, esivoideltuina elinkaaren ajan, vaativat vähän tai ei ollenkaan laakeri maintenance .

• Hiljainen toiminta: Niiden tarkka muotoilu varmistaa tasaisen pyörimisen, mikä johtaa alhaiseen melu- ja tärinätasoon.

Lyhyt historia ja kehitys

Ajatus vierivien elementtien käytöstä kitkan vähentämiseen juontaa juurensa vuosisatoja, ja varhaiset suunnitelmat on piirtänyt Leonardo da Vinci. Kuitenkin moderni kuulalaakeri kuten tiedämme, se alkoi muotoutua teollisen vallankumouksen aikana, kun tarve tehokkaammille koneille kasvoi. The syväurainen kuulalaakeri suunnittelu oli edelläkävijä 1800-luvun lopulla ja 1900-luvun alussa, ja tärkeimmät innovaatiot keskittyivät kilparadan geometriaan ja valmistuksen tarkkuuteen. Ajan myötä edistystä laakeri materials , voitelu , ja valmistustekniikat ovat mahdollistaneet suuremman kuormituskapasiteetin, suuremman nopeuden ja pidemmän käyttöiän, mikä tekee niistä kestäviä ja luotettavia komponentteja, joita ne ovat nykyään. Tämä kehitys on vahvistanut heidän asemaansa välttämättömänä osana lähes kaikilla toimialoilla.

Deep Groove -kuulalaakerien tyypit

Vaikka kaikki syväuraiset kuulalaakerit jakaa perustavanlaatuisen suunnittelun, niitä valmistetaan eri kokoonpanoissa erilaisten erityisvaatimusten täyttämiseksi laakeri applications . Ymmärtää nämä erilliset laakeri types on ratkaisevan tärkeää oikean osan valitsemiseksi tiettyyn tehtävään. Tärkeimmät erot ovat pallorivien lukumäärässä ja käytetyn tiivisteen tai suojauksen tyypissä.

Yksiriviset syväurakuulalaakerit

Tämä on yleisimmin käytetty ja tunnistetuin kuulalaakeri tyyppi . Kuten niiden nimestä voi päätellä, niissä on yksi rivi kuulalaakerit sisä- ja ulkorenkaiden väliin. Yksi rivi laakeris ovat erittäin monipuolisia, pystyvät käsittelemään merkittäviä säteittäinen kuorma ja syvien uriensa ansiosta kohtalainen työntövoima molempiin suuntiin. Niiden vankka ja yksinkertainen rakenne tekee niistä sopivia monenlaisiin käyttötarkoituksiin sähkömoottoreista ja autokomponenteista sähkötyökaluihin ja kodinkoneisiin. Niiden pieni kitka ja nopeat nopeudet tekevät niistä erinomaisen valinnan useimpiin yleiskäyttöön laakeri applications .

Kaksiriviset syväurakuulalaakerit

varten sovelluksia jotka vaativat suurempaa kantavuutta ja jäykkyyttä kuin yksi rivi laakeri voi tarjota, kaksirivinen syväurainen kuulalaakeri on ihanteellinen ratkaisu. Käytännössä kaksi riviä laakeris yhdistetty yhdeksi yksiköksi, tämä tyyppi sisältää kaksi yhdensuuntaista palloriviä. Kaksirivinen muotoilu lisää merkittävästi laakeri's säteittäinen ja aksiaalinen kantavuus. Leveämpi tukialusta tarjoaa myös paremman vakauden ja jäykkyyden, mikä tekee niistä erityisen tehokkaita skenaarioissa, joissa akseli on pidettävä tukevasti paikallaan. Vaikka ne ovat isompia ja erikoistuneempia, ne ovat erinomainen valinta raskaisiin koneisiin, maatalouslaitteisiin ja teollisuuspumppuihin, joissa suorituskyky suurilla kuormilla on etusijalla.

Miniatyyri kuulalaakerit

Miniatyyri kuulalaakerit ovat erikoistuneita tyyppi / syväurainen kuulalaakeri niiden hyvin pienten mittojen perusteella, joiden ulkohalkaisija on alle 30 mm. Pienestä koostaan huolimatta ne on suunniteltu yhtä korkealle tekniset tiedot kuin heidän isommat kollegansa. Nämä laakeris ovat tärkeitä komponentteja tarkkuusinstrumenteissa ja laitteissa, joissa tilaa on erittäin vähän. Yleistä sovelluksia Hammasporat, robotiikka, lääketieteelliset instrumentit, tietokonetuulettimet ja muut pienimuotoiset mekaaniset laitteet. Niiden suunnittelussa etusijalla on alhainen kitka ja sujuva toiminta, mikä tekee niistä tärkeän osan miniatyyri-, nopea- ja tarkkuusjärjestelmiä.

Avoimet, suojatut ja tiivistetyt laakerit

Sisäosien suojaus ja voitelu on ensiarvoisen tärkeää minkä tahansa pitkäikäisyyden ja suorituskyvyn kannalta laakeri . Syväuraiset kuulalaakerit saatavana kolmessa ensisijaisessa suojauskokoonpanossa:

• Avoimet laakerit: Tämä perus tyyppi ei ole tiivisteitä tai suojia. Sisäosat paljastuvat, mikä on hyödyllistä sovelluksia missä laakeri on säännöllisesti voideltu öljyllä tai rasvalla ulkoisesta lähteestä tai toimii puhtaassa ympäristössä. Ne tarjoavat alhaisimman kitkan ja pystyvät suurimpiin nopeuksiin.

• Suojatut laakerit: Nämä on merkitty kirjaimella "Z" (yhdelle kilvelle) tai "ZZ" (kahdelle suojukselle), laakeris niissä on kosketuksettomat metallisuojat, jotka on painettu ulkorenkaaseen. Nämä suojukset estävät suuria hiukkasia pääsemästä sisään laakeri samalla päästää jonkin verran voiteluainetta ulos ja tarjoaa hieman korkeamman nopeusrajoituksen kuin tiivistetyt laakerit. Ne sopivat ympäristöihin, joissa on mahdollisimman vähän kontaminaatiota.

• Tiivistetyt laakerit: Nämä on merkitty "RS" (yhdelle kumitiivisteelle) tai "2RS" (kahdelle kumitiivisteelle) laakeris niissä on joustava kumihuulitiiviste, joka koskettaa sisärengasta. Tämä malli tarjoaa erinomaisen suojan sekä kiinteitä epäpuhtauksia että kosteutta vastaan. Ne on esivoideltu rasvalla ja ne ovat suosittu valinta laakeri applications pölyisessä tai märässä ympäristössä. Kompromissi on hieman lisääntynyt kitka, mikä johtaa pienempään nopeusrajoitukseen verrattuna avoimeen tai suojattuun laakeris .

Näiden eri ymmärtäminen laakeri types ja niiden erityisominaisuudet ovat ensimmäinen askel onnistumisen varmistamisessa asennus ja pitkä, luotettava käyttöikä.

Deep Groove -kuulalaakerien sovellukset

Monipuolisuus ja luotettavuus syväuraiset kuulalaakerit tehdä niistä kulmakivi käytännössä kaikilla pyöriviin koneisiin tukeutuvilla toimialoilla. Nämä olennaiset komponentit on suunniteltu toimimaan monissa erilaisissa ympäristöissä raskaasta teollisuuden laitteista jokapäiväisiin kuluttajatuotteisiin. Seuraavat ovat joitain näkyvimmistä laakeri applications joissa niiden ainutlaatuisia ominaisuuksia hyödynnetään optimaalisen suorituskyvyn saavuttamiseksi.

Autoteollisuus

Autoteollisuus on suuri kuluttaja syväuraiset kuulalaakerit . Ne ovat välttämättömiä ajoneuvon monien pyörivien osien sujuvalle ja tehokkaalle toiminnalle. Löydät ne pyörän navoista, joissa ne tukevat ajoneuvon painoa ja varmistavat, että pyörä pyörii vapaasti minimaalisella kitkalla. Ne ovat myös tärkeitä vaihteistoissa ja vaihtovirtageneraattoreissa, joissa ne käsittelevät suuria nopeuksia ja yhdistelmiä säteittäinen kuorma ja työntövoima syntyy käytön aikana. Kestävyys ja pitkä käyttöikä tekniset tiedot / kuulalaakerit ovat elintärkeitä ajoneuvojen luotettavuuden ja turvallisuuden takaamiseksi tuhansien kilometrien ajan.

Sähkömoottorit

Sähkömoottorit, sekä teollisuuden että kotitalouksien työhevoset sovelluksia , luottaa vahvasti syväuraiset kuulalaakerit tukemaan roottorin akselia. The laakeris antaa akselin pyöriä suurilla nopeuksilla minimaalisella energiahäviöllä. Niiden alhainen kitka ja hiljainen toiminta ovat erityisen tärkeitä sähkömoottoreissa, koska ne edistävät moottorin kokonaishyötysuhdetta ja vähentävät melua. Olipa kyseessä pienimuotoinen tuuletinmoottori tai suuri teollisuusmoottori tehdaslaitteisiin, suorituskyky laakeri vaikuttaa suoraan moottorin käyttöikään ja tehoon.

Pumput ja kompressorit

Pumpuissa ja kompressoreissa syväuraiset kuulalaakerit ovat tärkeitä pyörivien akselien tukemiseksi, jotka liikuttavat nesteitä tai puristavat kaasuja. Nämä sovelluksia /ten involve high speeds and significant säteittäinen kuorma juoksupyörästä tai männästä. The laakeris on oltava riittävän luja kestämään nämä voimat säilyttäen samalla tarkan kohdistuksen kulumisen estämiseksi. Niiden luotettavuus näissä vaativissa olosuhteissa varmistaa nesteenkäsittelyjärjestelmien tasaisen ja tehokkaan toiminnan LVI-yksiköissä, teollisissa prosesseissa ja vedenkäsittelylaitoksissa.

Kodinkoneet ja sähkötyökalut

Nykyaikaisen elämän mukavuutta käyttävät usein pienet sähkömoottorit, jotka kaikki käyttävät syväuraiset kuulalaakerit . Pyykinpesukoneen rummusta pölynimurin sisäisiin mekanismeihin, nämä laakeris mahdollistaa liikkuvien osien hiljaisen ja tasaisen pyörimisen. Niitä löytyy myös sähkötyökaluista, kuten porakoneista, sahoista ja hiomakoneista, joissa niiden on kestettävä täriseviä voimia ja suuria nopeuksia. Matala huolto sinetöityjä vaatimuksia kuulalaakerit tekevät niistä ihanteellisia kuluttajatuotteisiin voitelu ja huolto eivät tyypillisesti ole osa käyttäjän rutiinia.

Ilmailu

Ilmailuteollisuudessa panokset ovat uskomattoman korkeat, ja jokaisen komponentin luotettavuus on ensiarvoisen tärkeää. Syväuraiset kuulalaakerit käytetään kriittisissä asioissa sovelluksia lennonohjausjärjestelmistä ja laskutelineistä moottorin lisävarusteisiin. Nämä laakeris valmistetaan erittäin tarkasti tekniset tiedot ja ne on usein valmistettu erikoismateriaaleista toimimaan äärimmäisissä lämpötiloissa ja paineissa. Vaikka periaatteet stjaardin laakeri soveltaa, laatu ja laakeri materials ilmailu- ja avaruusteollisuudessa käytettävät tuotteet on räätälöity ehdottomaan luotettavuuteen, mikä osoittaa valtavaa luottamusta tähän peruskomponenttiin.

Syväurakuulalaakereissa käytetyt materiaalit

A:n suorituskyky ja pitkäikäisyys syväurainen kuulalaakeri määräytyvät pohjimmiltaan laakeri materials käytetään sen rakentamisessa. Vaikka perussuunnittelun a laakeri pysyy vakiona, renkaiden, pallojen ja häkin materiaalin valinta räätälöidään renkaiden erityisvaatimusten mukaan. sovellus , mukaan lukien kuormitus, nopeus, lämpötila ja ympäristötekijät.

Kromi teräs

varten the vast majority of laakeri applications , kromi teräs on vakiomateriaali sisä- ja ulkorenkaille sekä kuulalaakerit itseään. Tämä materiaali, tyypillisesti korkeahiilinen kromiteräs (kuten AISI 52100), tarjoaa poikkeuksellisen tasapainon kovuuden, kulutuskestävyyden ja väsymislujuuden välillä. Se on lämpökäsitelty Rockwell-kovuuden saavuttamiseksi noin 60-64 HRC, mikä tekee siitä uskomattoman kestävän ja kestää korkeita säteittäinen kuorma ja työntövoima . Luotettavuus ja kustannustehokkuus kromi teräs ovat tehneet siitä suositun valinnan yleiskäyttöön syväuraiset kuulalaakerit lukemattomilla toimialoilla.

Ruostumaton teräs

Kun a laakeri vaaditaan toimimaan syövyttävässä ympäristössä, kuten elintarviketeollisuudessa, lääketieteellisissä laitteissa tai merellä sovelluksia , ruostumaton teräs on suositeltu materiaali. Ruostumattomasta teräksestä valmistetut laakerit on valmistettu runsaskromista seoksista (kuten AISI 440C), jotka kestävät erinomaisesti kosteutta, kemikaaleja ja ruostetta. Vaikka ei niin vaikeaa kuin kromi teräs , mikä voi johtaa hieman pienempään dynaamiseen kuormituskykyyn, niiden ylivoimainen korroosionkestävyys on kriittinen etu. Tämä tekee niistä välttämättömän komponentin sovelluksia joissa hygieniasta ja kemiallisten puhdistusaineiden kestävyydestä ei voida neuvotella.

Keraamiset materiaalit

varten high-performance, specialized laakeri applications , keraamiset materiaalit edustavat merkittävää harppausta teknologiassa. Nämä laakeris tyypillisesti pallot on valmistettu materiaaleja kuten piinitridi ( $S{i}_3{N}_4$ ) tai zirkonia ( $Zr{O}_2$ ), jotka yhdistetään usein teräsrenkaiden kanssa "hybridin" luomiseksi laakeri ." Edut keraamiset laakerit ovat huomattavia: ne ovat huomattavasti terästä kevyempiä, ei-magneettisia ja korroosionkestäviä. Niiden suuri jäykkyys ja pienempi lämpölaajeneminen mahdollistavat suuremman tarkkuuden ja kyvyn toimia paljon suuremmilla nopeuksilla ja lämpötiloissa minimaalisella voitelu . Samalla kun se tarjoaa vertaansa vailla olevaa suorituskykyä, korkeat kustannukset keraamiset materiaalit tarkoittaa, että niitä käytetään ensisijaisesti kriittisissä asioissa sovelluksia kuten ilmailu, moottoriurheilu ja erikoistuneet nopeat koneet.

Häkit: Teräs, messinki ja polyamidi

The laakeri's häkki, joka tunnetaan myös pidikkeenä, palvelee ratkaisevaa tehtävää pallojen erottamisessa ja niiden ohjaamisessa tasaisesti kilparadalla. Häkin materiaali valitaan nopeuden, lämpötilan ja voiteluvaatimusten perusteella.

• Puristetut teräshäkit: Yleisin tyyppi , nämä on leimattu metallilevystä ja ovat lujatekoisia, kestäviä ja taloudellisia. Ne sopivat useimpiin yleisiin käyttötarkoituksiin laakeri applications .

• Koneistetut messinkihäkit: Käytetty isompiin laakeris tai vaativammissa olosuhteissa, messinkihäkit ovat vahvempia ja vakaampia korkeissa lämpötiloissa ja nopeuksissa. Ne tarjoavat paremman suorituskyvyn sovelluksia köyhien kanssa voitelu ja are common in industrial gearboxes and pumps.

• Polyamidihäkit (nailon): Vahvistetusta polymeeristä valetut häkit ovat kevyitä, joustavia ja tarjoavat erinomaiset vähäkitkaiset ominaisuudet. Ne ovat ihanteellisia nopeille, hiljaisille sovelluksia ja are resistant to certain chemicals. However, they have a limited temperature range and are not suitable for extremely hot environments.

Näiden huolellinen valinta laakeri materials on tärkeä osa tekniset tiedot prosessi, jolla varmistetaan laakeri sopii täydellisesti sen käyttötarkoitukseen ja ympäristöön.

Kantavuus- ja nopeusluokitusten ymmärtäminen

Oikean valinta syväurainen kuulalaakeri tietylle sovellus vaatii enemmän kuin vain sen mittojen tuntemista. Peruskäsitys laakeri specifications , erityisesti kantavuus- ja nopeusluokitukset, on olennaista luotettavuuden ja pitkäikäisyyden varmistamiseksi. Nämä arvosanat määrittelevät a laakeri's suorituskykyä ja ovat kriittisiä tekijöitä valintaprosessissa.

Radial Load vs. Axial Load

Jokainen laakeri on suunniteltu tukemaan tiettyä tyyppi / force or load. Syväuraiset kuulalaakerit ovat erityisen monipuolisia, koska ne voivat käsitellä molempia säteittäinen kuorma ja aksiaalinen kuorma .

• Radiaalinen kuorma: Tämä on voima, joka vaikuttaa kohtisuoraan akseliin nähden. Se on suurin kuorma syväuraiset kuulalaakerit on suunniteltu tukemaan, ja niiden syvät kilparadat tarjoavat erinomaisen tuen näille voimille.

• Aksiaalinen kuorma (tai työntövoima): Tämä on voima, joka toimii yhdensuuntaisesti akselin kanssa. Vaikka jotkut laakeri types on suunniteltu erityisesti työntövoima , syvä kilpa-geometria syväuraiset kuulalaakerit antaa heille mahdollisuuden käsitellä maltillista aksiaalinen kuorma molempiin suuntiin. Tämä kaksikäyttöinen ominaisuus tekee niistä ihanteellisen valinnan sovelluksia yhdistetyillä kuormausolosuhteilla.

Staattiset ja dynaamiset kuormitusarvot

Valmistajat tarjoavat kaksi tärkeintä kuormitusluokitusta laakeris , jotka ovat elintärkeitä laakeri applications :

• Staattinen kuormitusluokitus ( $C_0$ ): Staattinen kuormitusarvo edustaa paikallaan olevan maksimikuormitusta laakeri kestää ilman pysyvää muodonmuutosta ajoradoille tai kuulalaakerit . Tämän arvon ylittäminen edes hetkeksi voi johtaa painaumiin ja vähentää merkittävästi laakeri's tulevaa suorituskykyä ja käyttöikää. Tämä luokitus on ratkaisevan tärkeä sovelluksia missä laakeris ovat alttiina raskaalle kuormitukselle lepoaikana, kuten nosturi, joka tukee suurta painoa ennen nostamista.

• Dynaaminen kuormitusluokitus ( $C$ ): Dynaaminen kuormitusluokitus on kriittisin tekijä laakeris jotka toimivat pyörittämällä. Se määritellään vakioksi säteittäinen kuorma että ryhmä identtisiä laakeris kestää miljoona kierrosta ennen kuin 90 % niistä osoittaa ensimmäiset materiaalin väsymisen merkit. Tätä luokitusta käytetään laakeri elämän laskentakaava, $L_{10}=(C/P{)}^3$ , missä $L_{10}$ on nimellinen elinikä miljoonissa kierroksissa, $C$ on dynaaminen kuormitusluokitus ja $P$ on vastaava dynaaminen kuorma. Tämä suhde korostaa ratkaisevaa periaatetta laakeri maintenance : Pieni käyttökuormituksen vähennys voi johtaa dramaattisesti pidempään laakeri elämää.

Nopeusluokitukset (RPM-rajoitukset)

A laakeri's nopeusluokitus, joka ilmaistaan tyypillisesti kierroksina minuutissa (RPM), osoittaa suurimman nopeuden, jolla se voi toimia turvallisesti ilman liiallista lämpöä, joka voi johtaa ennenaikaiseen laakeri failure . Nopeusrajoitus ei ole kiinteä arvo, vaan siihen vaikuttavat useat tekijät:

• Voitelu: The tyyppi ja method of voitelu (rasva vs. öljy) vaikuttavat merkittävästi nopeuskapasiteettiin. Öljy voitelu yleensä sallii suuremmat nopeudet kuin rasva.

• Laakerin muotoilu: Kuten aiemmin keskusteltiin, laakeri types vähemmän kitkaa, kuten avoin tai suojattu laakeris , kestävät suurempia nopeuksia kuin tiivistetyt vastineensa (2RS), koska kosketintiivisteiden vastus on vähentynyt.

• Kuorma ja lämpötila: Raskaammat kuormat ja korkeammat käyttölämpötilat tuottavat enemmän lämpöä, mikä voi edellyttää alhaisempaa käyttönopeutta, jotta vältytään lämpövaurioilta laakeri ja its lubricant.

Näitä tarkkaan harkiten tekniset tiedot , insinöörit voivat valita a syväurainen kuulalaakeri joka ei vain sovi rakenteen fyysisiin rajoituksiin, vaan myös täyttää vaativat suorituskykyvaatimukset pitkän ja luotettavan käyttöiän takaamiseksi.

Asennus ja käsittely

A:n suorituskyky ja käyttöikä syväurainen kuulalaakeri ovat vahvasti riippuvaisia oikeasta asennus ja handling. Even a high-quality laakeri voi kärsiä ennenaikaisesti laakeri failure jos sitä ei ole asennettu oikein. Parhaiden käytäntöjen noudattaminen aikana asennus on yhtä tärkeää kuin oikean valitseminen tyyppi ja tekniset tiedot sinun puolestasi sovellus .

Oikeat asennustekniikat

Perussääntö laakeri installation on kohdistaa voimaa vain puristussovitettuun renkaaseen. Voiman kohdistaminen väärään renkaaseen voi siirtää kuorman renkaan läpi kuulalaakerit , aiheuttaen vaurioita ajoradoille ja vähentäen merkittävästi laakeri’s elämää. On kolme ensisijaista asennustapaa:

• Mekaaninen asennus: varten small to medium-sized laakeris , tämä on yleisin tapa. Se sisältää asennusholkin ja vasaran tai mekaanisen puristimen käytön. Holkki jakaa voiman tasaisesti renkaan ympärille. Jos laakeri asennetaan akselille, voima on kohdistettava sisärenkaaseen. Jos se asennetaan kotelon reikään, voima tulee kohdistaa ulkorenkaaseen.

• Hydraulinen asennus: varten larger laakeris , hydraulinen puristin tarjoaa hallitun ja tasaisen voiman minimoiden vaurioiden riskin. Painetta voidaan säätää tarkasti, mikä varmistaa laakeri on asennettu oikein ilman ylikuormitusta osia.

• Lämpöasennus (lämmitys): Tämä on turvallisin ja suositeltavin menetelmä laakeri installation . Kuumentamalla laakeri (tyypillisesti 80-100 °C lämpötilaan) sisärengas laajenee, jolloin se liukuu helposti akselille. Tämä menetelmä eliminoi voimakkaan iskun tarpeen ja suojaa laakeri vaurioilta. Erityisiä induktiolämmittimiä tai ohjattuja öljyhauteita käytetään tasaisen ja turvallisen lämmityksen varmistamiseksi.

Tarvittavat työkalut

Oikeat työkalut ovat välttämättömiä sujuvalle ja menestykselle asennus . Keskeisiä työkaluja ovat:

• Laakerin vedtimet: Käytetään vanhan turvalliseen ja tuhoamattomaan poistoon laakeris .

• Asennustyökalusarjat: Nämä sarjat sisältävät joukon hihoja ja iskuvasaraa, jotka on suunniteltu antamaan oikea voimankäyttö erilaisille laakeri koot.

• Induktiolämmittimet tai lämmityslevyt: varten the thermal asennus menetelmällä nämä työkalut tarjoavat turvallisen ja kontrolloidun tavan lämmittää laakeri tasaisesti.

• Tarkkuusmittaustyökalut: Akselin ja kotelon mittojen tarkistamiseen käytetään mikrometrejä ja jarrusatureita oikean sovituksen ja välyksen varmistamiseksi.

Yleisten asennusvirheiden välttäminen

Huolimattomuus aikana asennus on johtava ennenaikaisuuden syy laakeri failure . Muista nämä yleiset virheet:

• Virheellinen voimasovellus: Yleisin virhe on iskuvoiman kohdistaminen ulkorenkaaseen asennettaessa a laakeri akselille tai päinvastoin. Tämä voi johtaa Brinellingiin (syvennyksiin kilparadalla), mikä lyhentää merkittävästi laakeri’s käyttöikä ja voi johtaa välittömään laakeri failure .

• Saastuminen: Lika, pöly ja muut epäpuhtaudet ovat a laakeri’s pahin vihollinen. Jopa mikroskooppiset hiukkaset voivat aiheuttaa kulumista ja vaurioita. Työskentele aina puhtaassa ympäristössä ja käytä puhtaita työkaluja.

• Ylikuumeneminen: Lämmitys a laakeri suositellun lämpötilan yläpuolella voi pysyvästi muuttaa teräksen kovuutta, mikä johtaa lujuuden ja potentiaalin menettämiseen laakeri failure .

• Väärän istuvuuden käyttäminen: An asennus liian tiukka sovitus akseliin tai koteloon voi vähentää laakeri’s sisäinen välys, mikä aiheuttaa liiallista esijännitystä ja lämpöä. Päinvastoin, löysä istuvuus voi johtaa akselin virumiseen ja naarmuuntumiseen. Tarkista aina tekniset tiedot ja tolerances.

• Väärä voitelu: Vaikka voitelu on oma aiheensa, käyttäen väärin tyyppi tai voiteluaineen määrää aikana asennus voi olla kriittinen virhe. Noudata aina valmistajan suosituksia.

Oikea asennus on kriittinen askel laakeri maintenance elinkaari. Kun käytät aikaa oikeiden työkalujen ja tekniikoiden käyttämiseen, varmistat syväuraiset kuulalaakerit toimivat täysimääräisesti ja tarjoavat pitkän, luotettavan käyttöiän.

Voitelu

Kunnollisen jälkeen asennus , tehokas voitelu on tärkein yksittäinen tekijä pitkän aikavälin terveyden ja suorituskyvyn kannalta syväurainen kuulalaakeri . Itse asiassa merkittävä prosenttiosuus kaikista laakeri failure johtuu suoraan sopimattomasta voitelu , johtuuko se väärästä tyyppi / lubricant, insufficient quantity, or contamination. Laakereiden huolto on epätäydellinen ilman kiinteää ainetta voitelu suunnitelma.

Voitelun merkitys

Voitelu suorittaa useita kriittisiä toimintoja, jotka varmistavat a laakeri toimii tehokkaasti ja luotettavasti:

• Vähentää kitkaa: Ensisijainen rooli voitelu on muodostaa ohut kalvo vierintäelementtien (pallojen) ja juoksuteiden väliin. Tämä kalvo estää suoran metalli-metallikontaktin vähentäen merkittävästi kitkaa, lämmön muodostumista ja kulumista.

• Suojaa kulumiselta: Luomalla esteen, voitelu ehkäisee pienten hiukkasten aiheuttamaa pinnan väsymistä ja hankaavaa kulumista. Se myös suojaa laakeri pinnat korroosiolta.

• Hajottaa lämpöä: Kuten a laakeri toimii, se tuottaa lämpöä. Voiteluaine auttaa kuljettamaan tämän lämmön pois kriittisiltä pinnoilta ja ehkäisemään lämpövaurioita laakeri ja extending its service life.

• Tiivisteet epäpuhtauksia vastaan: Sen lisäksi, että tiivisteet tai suojat laakeri Itse voiteluaine (erityisesti rasva) toimii toissijaisena esteenä ja estää pölyn, lian ja kosteuden pääsyn sisään, mikä muuten voisi aiheuttaa merkittäviä vahinkoja.

Voiteluaineiden tyypit (rasva, öljy)

Valinta rasvan ja öljyn välillä voiteluaineeksi riippuu suuresti laakeri's käyttöolosuhteet, tekniset tiedot , ja sovellus .

• Rasva: Rasva on yleisin voiteluaine syväuraiset kuulalaakerit . Se on puolikiinteä aine, joka on valmistettu yhdistämällä perusöljyä sakeuttamisaineeseen. Sen tärkeimmät edut ovat, että se pysyy paikallaan, tarjoaa erinomaiset tiivistysominaisuudet ja vaatii harvemmin uudelleen voitelu . Tämä tekee siitä ihanteellisen valinnan laakeris jotka on suljettu elinikäiseksi (2RS, ZZ). Rasvan sekoittuminen erittäin suurilla nopeuksilla voi kuitenkin tuottaa lämpöä, eikä sitä yleensä suositella erittäin korkeille kierroksille. sovelluksia .

• Öljy: Öljy voitelu käytetään tyypillisesti suurissa nopeuksissa, korkeassa lämpötilassa tai suuressa kuormassa sovelluksia missä a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred tyyppi järjestelmille, joissa on keskitetty voitelu järjestelmä, jossa öljyä voidaan syöttää ja suodattaa jatkuvasti. Suurin haittapuoli on monimutkaisempien tiivistysjärjestelyjen tarve vuotojen estämiseksi.

Voitelu Intervals

Yleinen väärinkäsitys on se laakeris ovat huoltovapaita. Sinetöitynä laakeris on suunniteltu tiettyä käyttöikää varten, useimmat muut laakeri types vaativat ajoittain uudelleen voitelu voiteluaineen lisäämiseen ja vanhan, saastuneen rasvan poistamiseen. Oikean intervallin määrittäminen on ratkaisevan tärkeää ja riippuu:

• Käyttöolosuhteet: A laakeri toimii suurilla nopeuksilla, korkeissa lämpötiloissa tai raskaissa olosuhteissa säteittäinen kuorma vaatii useammin uudelleen voitelu kuin yksi hitaalla, matalalla kuormituksella sovellus .

• Ympäristö: Vihamielinen ympäristö, jossa on kosteutta, pölyä tai likaa, vaatii useammin laakeri maintenance huuhtelemaan pois epäpuhtaudet.

• Valmistajan suositukset: Ota aina yhteyttä laakeri valmistajan tekniset oppaat voitelu intervallit perustuvat laakeri type ja tekniset tiedot .

Yhtä tärkeää on välttää liiallista voitelua. Täyttö a laakeri onkalo, jossa on liikaa rasvaa, voi aiheuttaa paineen kertymistä, mikä johtaa tiivisteen vaurioitumiseen ja kuumenemisen lisääntymiseen, mikä voi lopulta johtaa ennenaikaiseen laakeri failure . Oikea määrä täyttää tyypillisesti 30-50 % vapaasta tilasta laakeri asuminen.

Huolto ja vianetsintä

Ennakoiva laakeri maintenance Ohjelma on avain odottamattomien seisokkien estämiseen ja laitteidesi käyttöiän pidentämiseen. Vaikka syväuraiset kuulalaakerit ovat kestäviä, ne eivät ole immuuneja kulumiselle. Säännöllinen tarkastus ja vankka yhteisymmärrys laakeri failure tilat voivat auttaa sinua tunnistamaan ja ratkaisemaan ongelmat ennen kuin ne johtavat kalliisiin korjauksiin.

Säännöllinen tarkastus

Rutiinitarkastukset ovat ensimmäinen puolustuslinja laakeri failure . Visuaaliset ja kuultavissa olevat tarkastukset voivat usein paljastaa ongelman varhaisessa vaiheessa.

• Silmämääräinen tarkastus: Etsi vaurioiden merkkejä laakeri tai ympäröiviä komponentteja. Tarkista, onko vuotanut tai värjäytynyttä rasvaa, mikä voi olla merkki ylikuumenemisesta. Ruosteen tai korroosion esiintyminen akselissa tai kotelossa on selvä merkki kosteuden sisäänpääsystä.

• Ääni- ja haptinen tarkastus: Terveellinen laakeri pitäisi toimia sujuvasti ja hiljaa. Koulutettu korva voi havaita epätavallisia ääniä, kuten hiontaa, napsautusta tai kolinaa, jotka usein ovat merkki sisäisestä vauriosta tai kontaminaatiosta. Mekaaninen stetoskooppi voi auttaa paikantamaan melun lähteen. Vastaavasti korkea lämpötila (verrattuna normaaliin käyttölämpötilaan) voi olla punainen lippu ongelmille voitelu tai ylikuormitus. Tärinäanalyysityökalut voivat myös tarjota tarkemman diagnoosin tunnistamalla tietyt vikataajuudet.

Puhdistusmenettelyt

varten open syväuraiset kuulalaakerit joita ei ole suljettu, säännöllinen puhdistus ja uudelleen voitelu ovat osa rutiinia laakeri maintenance .

• Puhdistus: The laakeri on poistettava varovasti siitä sovellus ja cleaned with a non-flammable cleaning solvent like mineral spirits or kerosene. The laakeri tulee liottaa ja ravistaa vanhan, saastuneen rasvan irrottamiseksi. Älä koskaan pyöritä a laakeri paineilmalla, koska se voi saada sen pyörimään äärimmäisillä nopeuksilla ja vaurioittaa ajoradat tai kuulalaakerit .

• Kuivaus ja uudelleenvoitelu: Puhdistuksen jälkeen, laakeri on kuivattava kokonaan korroosion estämiseksi. Kun se on kuivunut, se on voideltava välittömästi uudelleen oikealla määrällä ja tyyppi / grease as specified by the manufacturer. It is important to remember that sealed or shielded laakeris (ZZ tai 2RS) ovat tyypillisesti "voideltuja elinikää varten", eikä niitä ole suunniteltu avattavaksi, puhdistettavaksi tai uudelleen voideltavaksi.

Yleiset vikatilat

Ymmärtää perimmäinen syy a laakeri failure on tärkein askel vianetsintä .

• Väsymys: Yleisin form of laakeri failure on materiaalin väsymistä, joka ilmenee hilseilynä tai halkeilemisena kilparadoilla. Tämä on merkki siitä, että laakeri on saavuttanut lasketun käyttöikänsä lopun miljoonien sen kestämien rasitusjaksojen seurauksena.

• Saastuminen: Hankaavat hiukkaset, kuten lika, pöly ja metallilastut, aiheuttavat suuren osan ennenaikaisista laakeri failure . Ne aiheuttavat pieniä painaumia kilparadoille ja kuulalaakerit , mikä johtaa nopeaan kulumiseen ja "hiontaääneen".

• Väärä voitelu: Sekä yli- että ali- voitelu voi aiheuttaa a laakeri epäonnistua. Voiteluaineen puute johtaa metalli-metallin kosketukseen ja liialliseen kulumiseen, kun taas liiallinen rasva voi aiheuttaa lämmön kertymistä ja tiivistevaurioita.

• Korroosio: Ruostetta ja korroosiota pinnassa laakeri pinnat ovat tyypillisesti veden tai syövyttävien kemikaalien aiheuttamia. Tämä voi johtaa pistesyöpymiseen, mikä häiritsee tasaista ajoradan pintaa ja nopeuttaa kulumista.

• Virheellinen asennus: Kuten aiemmin mainittiin, voiman käyttäminen väärin aikana asennus voi aiheuttaa vahinkoa, kuten Brinellingin, mikä johtaa ennenaikaiseen laakeri failure ja noise.

Vianetsintävinkkejä

Tässä on nopea opas vianetsintä yleinen laakeri ongelmat:

Ottamalla nämä mukaan laakeri maintenance Käytännöillä voit pidentää merkittävästi elämäsi syväuraiset kuulalaakerit ja prevent unexpected mechanical breakdowns.

Oikean syväurakuulalaakerin valinta

Sopivan valitseminen syväurainen kuulalaakeri uuteen malliin tai vaihtoon sovellus on kriittinen askel, joka yhdistää kaiken tähän mennessä katetun tiedon. Oikea valinta takaa optimaalisen suorituskyvyn, luotettavuuden ja pitkäikäisyyden. Yhteensopimaton tekniset tiedot , toisaalta, voi johtaa ennenaikaiseen laakeri failure ja costly downtime. Here are the key factors to consider in the selection process.

Huomioon otettavat tekijät (kuorma, nopeus, lämpötila)

Vaatimukset laakeri application on analysoitava huolellisesti, jotta ne sopivat yhteen laakeri's kykyjä.

• Lataa: Perimmäisin näkökohta on voima laakeri tulee tukea. Sinun on määritettävä molemmat säteittäinen kuorma ja the työntövoima että laakeri alistetaan. Dynaaminen kuormitusluokitus ( $C$ ) valituista laakeri on oltava riittävä takaamaan vaadittu käyttöikä lasketulla ekvivalentilla dynaamisella kuormituksella. Samoin staattinen kuormitusarvo ( $C_0$ ) ei saa ylittää etenkään sovelluksia missä a high load is applied while the laakeri on paikallaan. Tässä on yksityiskohtainen käsitys laakeri elämän kaava ( $L_{10}=(C/P{)}^3$ ) tulee korvaamaton.

• Nopeus: Akselin maksimikäyttönopeuden tulee olla reilusti sisällä laakeri's RPM-rajoitus. Suuret nopeudet vaativat laakeris joilla on pieni kitka, kuten avoin tai suojattu laakeris , ja often necessitate a different tyyppi / voitelu , kuten öljy, joka voi haihduttaa lämpöä tehokkaammin kuin rasva. A laakeri pakotettu toimimaan yli nopeusrajoituksensa, se ylikuumenee nopeasti, mikä johtaa voiteluaineen hajoamiseen ja nopeaan laakeri failure .

• Lämpötila: Laitteen käyttölämpötila sovellus on ratkaisevan tärkeää oikean valinnassa laakeri materials ja lubricant. High temperatures can break down grease and oil and, if extreme enough, can permanently alter the hardness and strength of the steel rings and balls. For high-temperature sovelluksia , erikoisvoiteluaineet ja laakeri types korkean lämpötilan häkeillä (kuten messinki) tai keraamiset materiaalit voi olla tarpeen.

Laakerin koko ja välys

Kun suorituskykyvaatimukset täyttyvät, fyysinen tekniset tiedot on käsiteltävä.

• Koko: A:n vakiomitat syväurainen kuulalaakeri ovat sen reikä (sisähalkaisija), ulkohalkaisija ja leveys. Nämä mitat on sovitettava tarkasti akseliin ja kotelon reikään oikean istuvuuden varmistamiseksi. Tiukka istuvuus voi luoda esijännityksen, joka vähentää sisäistä välystä, kun taas löysä sovitus voi johtaa akselin virumiseen ja naarmuuntumiseen.

• Sisäinen välys: Tämä on pieni määrä välystä tai "löysyyttä" sisärenkaan, pallojen ja ulkorenkaan välillä. Se on kriittinen erittely joka vaikuttaa laakeri's suorituskykyä ja elämää. Vakiovälys, jota kutsutaan nimellä C0, sopii yleisimpiin laakeri applications . Tietyissä olosuhteissa saatetaan kuitenkin vaatia erilaista välystä: a laakeri C3 välyksen kanssa on suurempi sisäinen välys, mikä on hyödyllistä sovelluksia suurilla nopeuksilla tai lämpötiloissa, joissa lämpölaajeneminen on tekijä. Toisaalta C2 välys on tiukempi ja sitä voidaan käyttää sovelluksia vaatii suurempaa pyörimistarkkuutta.

Tarkkuus ja suvaitsevaisuus

Tarkkuus a syväurainen kuulalaakeri määritellään kansainvälisesti standardoidulla toleranssiluokalla.

• ABEC-luokat: Yhdysvalloissa Annular Bearing Engineers' Committee (ABEC) määrittää arvot, jotka määrittelevät mittatarkkuuden ja pyörimistoleranssin. laakeris . Arvosanat vaihtelevat 1:stä (pienin tarkkuus) 9:ään (korkein tarkkuus).

• Sovelluskohtaiset tarpeet: Normaali ABEC 1 laakeri sopii useimpiin yleisiin teollisuuteen laakeri applications , kuten sähkömoottorit tai pumput. Kuitenkin varten sovelluksia jotka vaativat erittäin pientä melua ja suurta pyörimistarkkuutta, kuten työstökoneiden karat tai tarkkuusinstrumentit, käytetään korkeampia laatuja, kuten ABEC 3 tai 5. On tärkeää huomata, että korkeampi tarkkuus maksaa huomattavasti enemmän, joten se tulisi määrittää vain, kun sovellus todella vaatii sitä.

Tulevaisuuden trendit syväurakuulalaakereissa

Maailman laakeris on kaukana staattisesta. Kun teollisuudenalat kehittyvät ja tehokkuuden, kestävyyden ja älykkäiden järjestelmien kysyntä kasvaa, myös taustalla oleva teknologia kasvaa syväuraiset kuulalaakerit . Tulevaisuus laakeris Sitä muovaavat kolme keskeistä suuntausta: edistysaskel laakeri materials , älykkään teknologian integrointi ja uusi keskittyminen kestäviin ratkaisuihin.

Materiaalien kehitys

Pyrkimys parempaan suorituskykyyn on johtanut uusien ja parempien kehittämiseen laakeri materials . Vaikka kromi teräs pysyy alan standardina, tutkimus keskittyy valmistamaan metalliseoksia, joilla on parannettu väsymislujuus ja kulutuskestävyys, jotta ne vastaisivat suurempien nopeuksien ja kuormituksen vaatimuksia, erityisesti sähköajoneuvoissa (EV). Lisäksi käyttö keraamiset materiaalit kuten piinitridi on yleistymässä, etenkin suurilla nopeuksilla sovelluksia kuten sähköautojen voimansiirrot ja turboahtimet. Nämä materiaalit ovat kevyempiä, jäykempiä ja voivat toimia korkeammissa lämpötiloissa vähemmällä voitelu , joka tarjoaa merkittävän suorituskyvyn edun. Tutkijat tutkivat myös kehittyneiden pinnoitteiden, kuten Diamond-Like Carbon (DLC) -pinnoitteiden käyttöä standarditeräksen kestävyyden parantamiseksi ja kitkan vähentämiseksi. laakeris .

Älykkäät laakerit antureilla

Yksi jännittävimmistä trendeistä on anturien ja elektroniikan integrointi suoraan laakeris , jolloin syntyy "älykäs laakeris ." Nämä laakeris eivät ole vain passiivisia mekaanisia komponentteja; ne ovat aktiivisia tiedonkeruulaitteita. Sisäänrakennetut anturit voivat valvoa tärkeitä toimintaparametreja reaaliajassa, mukaan lukien lämpötila, tärinä ja säteittäinen kuorma . Tämä reaaliaikainen data mahdollistaa siirtymisen perinteisestä aikapohjaisesta laakeri maintenance paljon tehokkaampaan ja kustannustehokkaampaan ennusteeseen huolto malli. Havaitsemalla poikkeamat ja varhaiset kulumisen merkit, älykäs laakeris voi varoittaa operaattoreita mahdollisista ongelmista ennen katastrofia laakeri failure tapahtuu, mikä maksimoi laitteiden käyttöajan ja minimoi korjauskustannukset. Tämä tekniikka on Teollisuus 4.0:n kulmakivi, jonka avulla koneet voivat tulla itsetietoisiksi ja liittää esineiden Internetiin (IoT).

Kestäviä laakeriratkaisuja

Kun teollisuudenalat maailmanlaajuisesti sitoutuvat vähentämään ympäristöjalanjälkeään, laakeri teollisuus on myös siirtymässä kohti kestävämpiä käytäntöjä. Valmistajat kehittyvät laakeris vähemmän ympäristövaikutuksia koko elinkaarensa ajan. Tämä sisältää kierrätetyn teräksen käytön ja uusien, energiatehokkaampien valmistusprosessien kehittämisen. Lisäksi pyritään kehittämään ympäristöystävällisiä voiteluaineita, jotka ovat biohajoavia ja joilla on alhaisempi myrkyllisyysprofiili. Uusi laakeri types on suunniteltu vähentämään kitkaa ja energiankulutusta, mikä suoraan lisää tehokkuutta laakeri applications ne palvelevat tuuliturbiineista sähköautoihin. Myös kiertotalouden käsite on saamassa kannatusta, ja jotkut valmistajat tarjoavat uudelleen voitelu ja reconditioning services to extend the life of laakeris ja minimize waste.

Materiaalitieteen, digitaalitekniikan ja kestävyyden lähentyminen tulee jatkossakin ohjaamaan alan kehitystä syväuraiset kuulalaakerit varmistaen, että ne pysyvät mekaanisen innovaation ytimessä tulevina vuosikymmeninä.
